Taxus B Posted September 2, 2011 Share Posted September 2, 2011 Plein de bonnes idées sur ce topic, bravo !En passant, je m'apprête à monter mes premières flèches bois avec plumes naturelles. Je viens de recevoir le nécessaire (le minimum car je n'ai pas encore de quoi investir dans une empeneuse) : fût bois, plumes, pointes et encoches. Y a t'il une page sur ce forum qui explique succinctement comment s'y prendre ? Quelle colle utiliser ? Dans quel sens, par rapport au fil du bois, monter les encoches ? J'ai cherché, c'est sans doute sur le forum mais je sais pas où ...Merci d'avance ;) Quote Link to comment Share on other sites More sharing options...
JMG Posted September 2, 2011 Share Posted September 2, 2011 Plein de bonnes idées sur ce topic, bravo !En passant, je m'apprête à monter mes premières flèches bois avec plumes naturelles. Je viens de recevoir le nécessaire (le minimum car je n'ai pas encore de quoi investir dans une empeneuse) : fût bois, plumes, pointes et encoches. Y a t'il une page sur ce forum qui explique succinctement comment s'y prendre ? Quelle colle utiliser ? Dans quel sens, par rapport au fil du bois, monter les encoches ? J'ai cherché, c'est sans doute sur le forum mais je sais pas où ...Merci d'avance ;)quelle type de pointe, il y en a qui sont à visser ?sinon pour l'encoche, la corde doit être perpendiculaire au fil du bois... Quote Link to comment Share on other sites More sharing options...
Taxus B Posted September 2, 2011 Share Posted September 2, 2011 Salut JMG : après une lecture rapide de ton message j'ai cru que tu me faisais une blague (j'avais compris : la corde doit être perpendiculaire à la flèche ... Et là je me suis dit : si y'en a qui ont essayé autrement, ils ont du avoir des problèmes ;)) Donc encoche avec ouverture perpendiculaire au fil, c'est déjà une bonne info, merci ...Pointes combo à visser : pour ça je devrais pas avoir de soucis (les tailles de pointes sont prévues pour le 11/32, mais un coup de papier à poncer s'impose étant donné qu'il faut trop forcer le vissage en l'état actuel, sinon le tour est joué). Par contre c'est pour les plumes naturelles que j'ose pas trop faire de conneries (du genre utiliser la mauvaise colle, donner un angle trop important aux plumes, etc.)En fait mon problèmes est aussi que je ne suis pas équipé (je n'ai ni colle spéciale, ni empeneuse, ni taille crayon adapté à la forme de mes encoches...). Je vais donc faire des flèches d'amateur, certains me traiteront sans doute de bachibouzouk ou d'iconoclaste mais tant pis, il faut un début à tout !Allez au boulot ... Quote Link to comment Share on other sites More sharing options...
PatriceB Posted September 11, 2011 Author Share Posted September 11, 2011 Salut JMG : après une lecture rapide de ton message j'ai cru que tu me faisais une blague (j'avais compris : la corde doit être perpendiculaire à la flèche ... Et là je me suis dit : si y'en a qui ont essayé autrement, ils ont du avoir des problèmes )Donc encoche avec ouverture perpendiculaire au fil, c'est déjà une bonne info, merci ...Pointes combo à visser : pour ça je devrais pas avoir de soucis (les tailles de pointes sont prévues pour le 11/32, mais un coup de papier à poncer s'impose étant donné qu'il faut trop forcer le vissage en l'état actuel, sinon le tour est joué). Par contre c'est pour les plumes naturelles que j'ose pas trop faire de conneries (du genre utiliser la mauvaise colle, donner un angle trop important aux plumes, etc.)En fait mon problèmes est aussi que je ne suis pas équipé (je n'ai ni colle spéciale, ni empeneuse, ni taille crayon adapté à la forme de mes encoches...). Je vais donc faire des flèches d'amateur, certains me traiteront sans doute de bachibouzouk ou d'iconoclaste mais tant pis, il faut un début à tout !Allez au boulot ...Il y avait une partie de réponse dans ce sujet http://www.webarcherie.com/forum/index.php/topic/26684-mon-atelier-a-fleches-et-arcs/page__view__findpost__p__698713 ; pour le reste, pour de premières fèches il faut faire simple Quote Link to comment Share on other sites More sharing options...
PatriceB Posted October 12, 2011 Author Share Posted October 12, 2011 (edited) Allez hop ! Comment fabriquer 2 miroirs sans verre (règlementation de nos gymnases) pour l'entrainement de nos archers : https://picasaweb.go...feat=directlink Edited October 12, 2011 by PatriceB Quote Link to comment Share on other sites More sharing options...
Clint Bowyer Posted October 14, 2011 Share Posted October 14, 2011 Allez hop ! Comment fabriquer 2 miroirs sans verre (règlementation de nos gymnases) pour l'entrainement de nos archers : https://picasaweb.go...feat=directlinkC'est en quoi la plaque réfléchissant si ce n'est pas du verre ? Quote Link to comment Share on other sites More sharing options...
PatriceB Posted October 14, 2011 Author Share Posted October 14, 2011 Du polyéthilène revêtu miroir Il y a bien des déformations dans la réflexion mais tout à fait suffisant pour l'usage. Comme indiqué sur l'album = 95€ la plaque de 2m x 1m chez "Le King l'Enchanteur" et comme c'est souple, cela est rentré dans ma petite voiture sans problèmes en la bombant. Quote Link to comment Share on other sites More sharing options...
Clint Bowyer Posted October 14, 2011 Share Posted October 14, 2011 sorry, les commentaires des photos rentrent pas dans mon display 14" du coup je ne les lis pas tous Quote Link to comment Share on other sites More sharing options...
PatriceB Posted January 23, 2012 Author Share Posted January 23, 2012 (edited) J'ai relevé une petite erreur sur le conseil des montages des flèches bois, voici donc le fichier modifiée :Conseils montage fleche.pdfEdit : ne plus tenir compte des côtes pour le cresting, celles-ci ont disparu du règlement FFTA :ouf: Edited January 10, 2014 by PatriceB Quote Link to comment Share on other sites More sharing options...
PatriceB Posted March 12, 2012 Author Share Posted March 12, 2012 Tiens, je viens de m'apercevoir que je n'avais pas mis le tableur pour les correspondances ATA / ASTM (spines fûts bois / tubes carbones ou alu).Oubli réparé :Correspondance ATA ASTM.xls Quote Link to comment Share on other sites More sharing options...

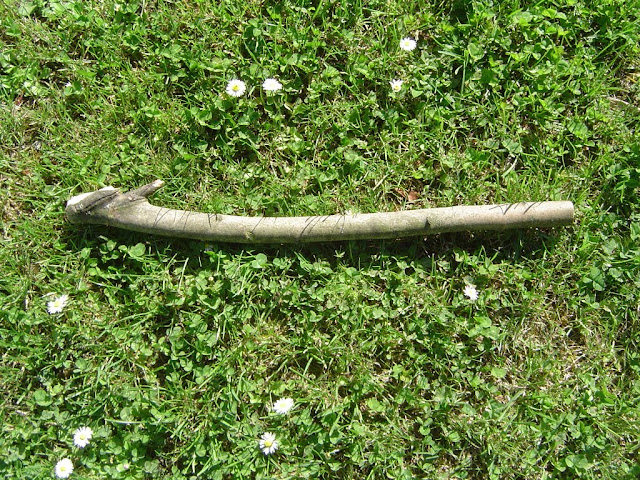

PatriceB Posted May 2, 2012 Author Share Posted May 2, 2012 (edited) Pour vous faire patienter en attendant les quelques surprises que je prépare dans mon atelier voici quelques photos d'une sagaie et d'un propulseur que je viens de fabriquer. Essais hier à 30 m, encore un peu de maitrise à acquérir (surtout pour la distance) mais cela devrait le faire d'ici Auneau :06:La sagaie en tourillon de pin diam 15mm, longueur totale 1,90 mCoté plumes naturelles ligaturées en fil de lin de bricolageCoté avant fut en Ipé et pointe durcie au feu (décapeur thermique)Et le propulseur brut de taille mais efficace Edited May 3, 2012 by PatriceB Quote Link to comment Share on other sites More sharing options...
jénésise Posted May 2, 2012 Share Posted May 2, 2012 belle réalisation !!! Quote Link to comment Share on other sites More sharing options...
PatriceB Posted May 11, 2012 Author Share Posted May 11, 2012 Demain notre abat oiseau : voici les sacrifiés 2012 : Quote Link to comment Share on other sites More sharing options...
nono189 Posted May 12, 2012 Share Posted May 12, 2012 Mouha sont mignons tout plein, on dirait des danceuses du moulin rouge avec leurs plumes sur la tête.... Quote Link to comment Share on other sites More sharing options...
PatriceB Posted May 23, 2012 Author Share Posted May 23, 2012 En ce moment je ne poste pas grand chose sur ce sujet mais il y a quand même un peu de nouveau dans mon atelier : http://www.webarcherie.com/forum/index.php/topic/15622-spine-tester/page__st__75#entry752616Et 2-3 p'tites choses utiles qui se préparent. Quote Link to comment Share on other sites More sharing options...
Catherine Mooyaart Posted May 29, 2012 Share Posted May 29, 2012 Bonjour PatricePar hasard... tu ne pourrais pas amener ces petits tresors au tir ce weekend au chateau de mont l'Eveque? bien amicalementCatherine Quote Link to comment Share on other sites More sharing options...
jeanno Posted May 29, 2012 Share Posted May 29, 2012 :banana: bonjourcella serait vraiment intéressant Quote Link to comment Share on other sites More sharing options...
Clint Bowyer Posted May 29, 2012 Share Posted May 29, 2012 eh oh il a pas un J7 l'ami Patrice :06: Quote Link to comment Share on other sites More sharing options...
PatriceB Posted May 29, 2012 Author Share Posted May 29, 2012 (edited) Bonjour PatricePar hasard... tu ne pourrais pas amener ces petits tresors au tir ce weekend au chateau de mont l'Eveque? bien amicalementCatherinePour l'atelier, pas besoin de J7 :06: A Mourioux tout était rentré avec bagages et 7 arcs dans mon petit coffre :Et un aperçu de tout cela en action : https://picasaweb.google.com/91Bowman/BancMultiUsage?authuser=0&feat=directlinkMais pour cette fois, je manque de temps pour préparer le barda et j'ai déjà fait les démos de rectification d'un fût en barreled, taille de fûts à partir d'un carrelet, métier à corde, fabrication de flèches sifflantes. :ouf:, j'en resterais donc à ce que j'ai prévu initialement : la fabrication d'un spine tester en direct, et je vais essayer de ne pas faire l'effet démo =@ Edited May 29, 2012 by PatriceB Quote Link to comment Share on other sites More sharing options...
Catherine Mooyaart Posted May 29, 2012 Share Posted May 29, 2012 Pour l'atelier, pas besoin de J7 :06: A Mourioux tout était rentré avec bagages et 7 arcs dans mon petit coffre :Et un aperçu de tout cela en action : https://picasaweb.go...feat=directlinkMais pour cette fois, je manque de temps pour préparer le barda et j'ai déjà fait les démos de rectification d'un fût en barreled, taille de fûts à partir d'un carrelet, métier à corde, fabrication de flèches sifflantes. :ouf:, j'en resterais donc à ce que j'ai prévu initialement : la fabrication d'un spine tester en direct, et je vais essayer de ne pas faire l'effet démo =@Mon pauvre... je connais ... notre voiture ne meme pas prendre de passager et moi je suis recrovillée sur le siege de passager...Mais surtout ne change rien... tu fais cela si bien A tres bientotCatherine Quote Link to comment Share on other sites More sharing options...
PatriceB Posted May 29, 2012 Author Share Posted May 29, 2012 Pour moi ce n'est pas un problème de place, tout est conçu pour rentrer dans le coffre de ma petite Idéa et les arcs sont accrochés sous le pavillon :06: Seul le sac de voyage est sur le siège arrière et ne prend qu'une place.C'est juste un problème de temps pour préparer les choses Quote Link to comment Share on other sites More sharing options...
PatriceB Posted October 2, 2012 Author Share Posted October 2, 2012 (edited) Un petit montage pour ceux qui n'ont pas de taille futs : Taille futs.pdfJe ne l'ai pas encore fabriqué donc pas de tuto, mais il suffit d'imaginer que l'on tourne le fut dans le V en faisant glisser un rabot le long du montage ou encore, en y fixant une ponceuse à bande ... Edited October 2, 2012 by PatriceB Quote Link to comment Share on other sites More sharing options...
PatriceB Posted April 4, 2013 Author Share Posted April 4, 2013 (edited) Ca y est, j'ai tout bien remis les liens :ouf: :ouf: :ouf: et en ai profité pour ajouter les liens vers mon album photo :06:J'espère juste qu'il n'y aura pas encore de modifs d'adresses serveur =@Mes albums photo / tutos / astuces que vous retrouverez sur Picasa : Mes albums notamment :- Affuter un racloir : https://picasaweb.go...feat=directlink- Faire des oiseaux en série pour le tir du Roy : https://picasaweb.go...feat=directlink- Faire des cornettes pour les longbow Anglais : https://picasaweb.go...feat=directlink- Faire un longbow avec 2 manches de pelle : https://picasaweb.go...feat=directlink- Fabrication d'un longbow en Orme : https://picasaweb.go...feat=directlink- Un appareil du commerce pour façonner des fûts ronds à base d'un carrelet : Le lien- Découper des plumes : https://picasaweb.go...feat=directlink- Fabriquer des miroirs sans verre : https://picasaweb.go...feat=directlink- Faire un anneau d'index en corne : https://picasaweb.go...feat=directlink- Mes flèches de tir aux marques : https://picasaweb.go...feat=directlinkEt plein d'autres albums ayant rapport avec le tir à l'arc Sur ce sujet du Forum, vous trouverez mes plans pour :- Faire des fleches en "queue de billard" (déposé INPI*) vers le plan : http://www.webarcher...=26684&p=671487 et e tuto photos : https://picasaweb.go...feat=directlink- Fabriquer un "Tour à Flèches" (pour faire des Tapereds, barreleds, ...) (déposé INPI*) vers le plan : http://www.webarcher...=26684&p=671487 et le tuto photos : https://picasaweb.go...feat=directlink- Faire des encoches taillées dans le fût vers le plan : http://www.webarcherie.com/forum/index.php?showtopic=26684&p=671488- Faire une "machine à crest" vers le plan : http://www.webarcher...=26684&p=671488 et des photos : https://picasaweb.google.com/109012577727580949870/LeTourACrest?authuser=0&feat=directlink- Plan d'un métier à cordes Flamandes (déposé INPI*) http://www.et des ph...=26684&p=684720 et des photos : https://picasaweb.go...feat=directlink- Plan pour faire un rabot à fûts (obtenir des fûts rond à partir d'un carrelet) http://www.webarcher...=26684&p=689132 - Schéma pour fabriquer un rabot à fûts encore plus simple : http://www.webarcher...=26684&p=689260 et des photos : https://picasaweb.go...feat=directlink- Plan pour chevalet à cibles http://www.webarcherie.com/forum/index.php?showtopic=26684&p=698713- Un schéma récapitulant les cotes pour monter une flèche bois : http://www.webarcherie.com/forum/index.php?showtopic=26684&p=738840- Des schémas pour fabriquer un Spine Tester : http://www.webarcherie.com/forum/index.php?showtopic=26684&p=706118 et des photos : https://picasaweb.go...feat=directlink (copyright déposé*)En ce qui concerne les plans et schémas, je les ai dessiné sous Autocad et ils sont disponibles au format pdf en A0, A3 ou A4 dans les messages suivants (voir liens) ou je peux vous les tirer à l'échelle 1 sur demande (avec petite participation aux frais )Pour faciliter vos calculs :- Tableur pour calcul du FOC http://www.webarcherie.com/forum/index.php?showtopic=26684&p=671490- Tableur pour le choix d'un fut bois http://www.webarcherie.com/forum/index.php?showtopic=26684&p=671491- Tableur pour dresser une abaque http://www.webarcherie.com/forum/index.php?showtopic=26684&p=671491- Tableur pour le calcul du Spine en fonction de sa déflexion en " ou en mm : http://www.webarcherie.com/forum/index.php?showtopic=26684&p=703996- Tableur pour le calcul de la longueur d'une corde en fonction d'une corde existante : http://www.webarcherie.com/forum/index.php?showtopic=26684&p=684720- Tableur pour faciliter la mise en place d'un parcours Nature, c'est par là : http://www.webarcher...showtopic=31779Et pour terminer, quelques astuces diverses :- Des flèches pour le tir préhisto façon PatriceB http://www.webarcherie.com/forum/index.php?showtopic=26684p=687427- Schema électrique d'un fil chaud pour la découpe des plumes : http://www.webarcherie.com/forum/index.php?showtopic=26684&p=688776- 2 accessoires bien pratiques sur le terrain pour retirer les pointes cassées http://www.webarcherie.com/forum/index.php?showtopic=26684&p=697499- Un "banc" multi-usage, vers les photos : https://picasaweb.go...feat=directlinkJe tiens à préciser que tous ces montages, astuces, tableaux, ont été (et sont toujours) réellement utilisés, fonctionnent parfaitement (ils ont fait l'objet de démonstrations lors de rencontre diverses) :104: .Leur fabrication ne nécessite que du matériel de base trouvables chez tout bon bricoleur ou disponibles dans les GSB à un cout très modéré .Perso, je n'ai employé en matériel pro qu'une perceuse à colonne, une raboteuse, une scie à ruban et une scie circulaire, tout à fait remplaçables par des outils électro-portatifs, voire manuels :bhaoui..: .* Dépot INPI d'une envelope Soleau ou d'un copyright qui donne preuve de la date de création et m'identifie comme l'auteur. Ne constitue pas un titre de propriété mais permet de revendiquer un "droit de possession personnelle antérieure" qui me permet de fabriquer et commercialiser le produit personnellement malgrè le monopole d'un éventuel brevet ultérieur. Edited April 4, 2013 by PatriceB Quote Link to comment Share on other sites More sharing options...
modl Posted April 4, 2013 Share Posted April 4, 2013 Salut Patrice. Je suis en train de faire une série de flèches, et j'ai bricolé un système comme le tien, mais en pin pour le moment (pas de bois dur en stock).Le truc qui me surprend, c'est la longueur de tes renforts en bois, presque 30mm de mémoire. Les miens, de l'Ipé (j'avais que ça). ne sont prévus qu'à 20mmEst-ce que ça te semble trop court?Et merci pour les "trucs" que tu donnes. Je suis en train de cogiter un bidule pour faire des futs, mais c'est pas encore ça :( Quote Link to comment Share on other sites More sharing options...
PatriceB Posted April 5, 2013 Author Share Posted April 5, 2013 Je penses que tu parles des encoches ? Il n'y a pas trop d'importance, je penses que le renfort doit être le double de la profondeur de l'encoche donc si tu as fait une encoche de 10 mm, 20 doivent suffire. Quote Link to comment Share on other sites More sharing options...
