Phil38 Posted February 24, 2013 Posted February 24, 2013 (edited) Bonjour à toutes et à tous.Suite à la demande de notre ami Pat 21, je vais vous montrer mon travail en cours.Il s'agit d'un semi longbow composite de type "Coche" (modernisé...)Taille 66", puissance désirée 45/47# à 28" d'allonge.La poignée est en bois de rose avec une insertion de fibres.Elle sera ergonomique et la fenêtre sera le plus centrée possible.Les branches sont composées de 4 lames, 2 en bambou Pubecens et 2 en Oranger des Osages, le tout soutenu par une fibre Gordon transparente.Les matériaux, carrelets en bois de rose avec ses laminations. Edited March 6, 2013 by Phil38 Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Un assemblage par enture sur une paire de lames en osage (merci Pat ) Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Insertion de fibres dans la poignée, ajustage avant collage. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Poignée après le collage avant passage sur le tank. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 La poignée est découpée à la scie à ruban, et ajustée au niveau du déflex sur le moule. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Montage à blanc de l'ensemble sur le moule est contrôle avant collage. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 En avant pour une nuit de cuisson. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 L'arc est démoulé, une vue du dos en bambou. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 J'ai dessiné l'arc sur l'ébauche, découpé les branches à la scie a ruban et passé le tout au tank pour enlever les traces de la lame. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Début du travail à la lime, rape et papier de verre des chanfreins. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 L'arc est bandé pour la première fois, contrôle des tillers, de l'alignement des branches et de la puissance. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Début du travail à la lime et à la rape sur le poignée. Quote
Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Ca commence à prendre forme après ponçage au grain 180. Quote

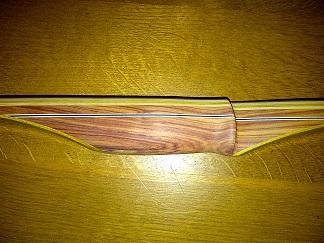

Phil38 Posted February 24, 2013 Author Posted February 24, 2013 Encore une petite photo de la poignée car je suis content du résultat... :06: Quote

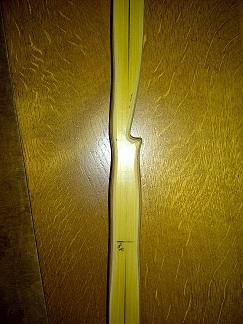

Phil38 Posted February 24, 2013 Author Posted February 24, 2013 (edited) La fenêtre presque centrée, je n'enleverai pas plus de matière...Voilà où j'en suis, la suite dés que possible.... Edited February 24, 2013 by Phil38 Quote
nono_le_motard Posted February 24, 2013 Posted February 24, 2013 Joli travail !!!va être beau !! Quote
